Descripción

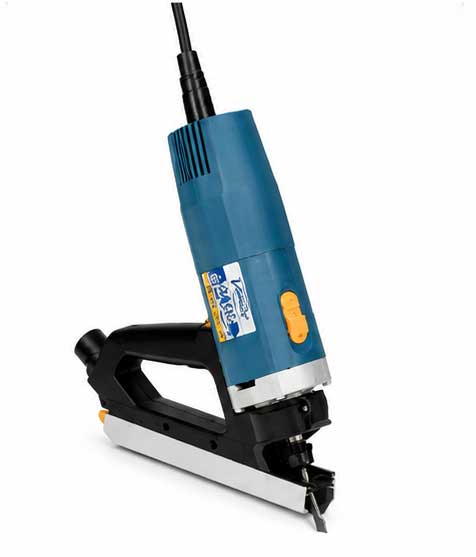

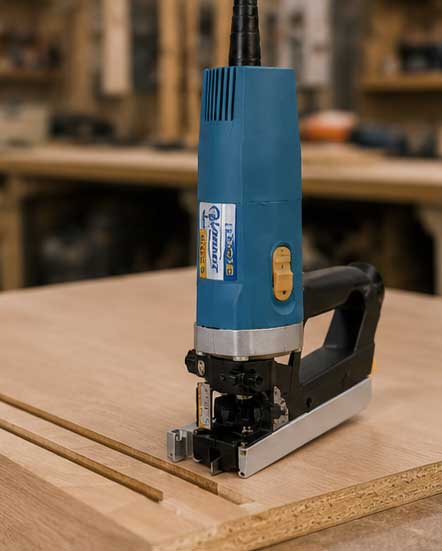

Fresadora ranuradora Virutex RA17VG para juntas aislantes
La Virutex RA17VG es una fresadora ranuradora específicamente diseñada para realizar ranuras en puertas y ventanas de madera destinadas a la posterior colocación de juntas aislantes de silicona.
Su configuración permite trabajar sobre puertas, ventanas y marcos instalados, realizando el ranurado sin necesidad de desmontar previamente estos elementos cuando las condiciones de la instalación permiten acceder correctamente a la zona de trabajo.
No es una fresadora genérica para ensamblajes
La especialización de la RA17VG está en preparar una ranura controlada sobre carpintería de madera para alojar posteriormente una junta aislante. Guías, fresa, regulación y geometría de la máquina están planteadas alrededor de esa operación.

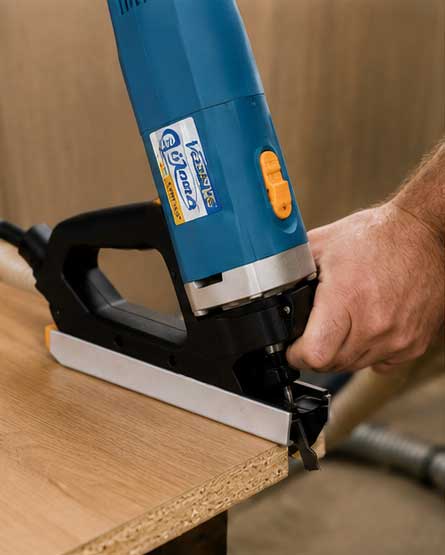

Ranurado sobre carpintería instalada
Una de las características fundamentales de la RA17VG es la posibilidad de realizar el ranurado sobre puertas y ventanas sin tener que desmontarlas previamente.
Esto permite intervenir sobre carpinterías existentes cuando necesitamos preparar el alojamiento para una junta aislante y disponemos del acceso necesario para guiar correctamente la máquina.
Virutex contempla expresamente trabajos sobre ventanas, puertas y marcos de madera.
La ranura es solamente la primera parte del sistema

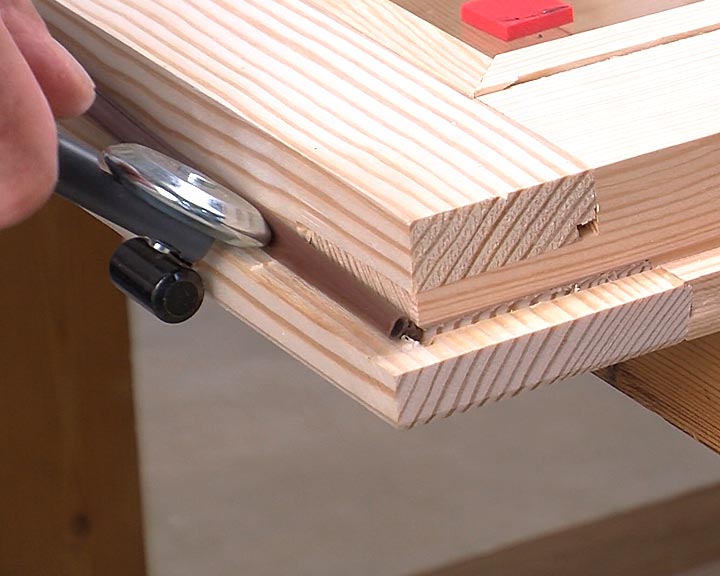

La finalidad del mecanizado realizado por la RA17VG es crear el alojamiento en el que posteriormente se instalará una junta aislante compatible.
Por tanto, antes de fresar conviene definir qué junta vamos a colocar y qué geometría de ranura necesita. Virutex dispone de diferentes perfiles de junta y fresas para trabajar con este sistema.
Primero se define la junta; después, la ranura
No deberíamos elegir una fresa únicamente porque pueda montarse en la máquina. La geometría del mecanizado debe corresponder con la junta aislante que posteriormente queremos instalar.

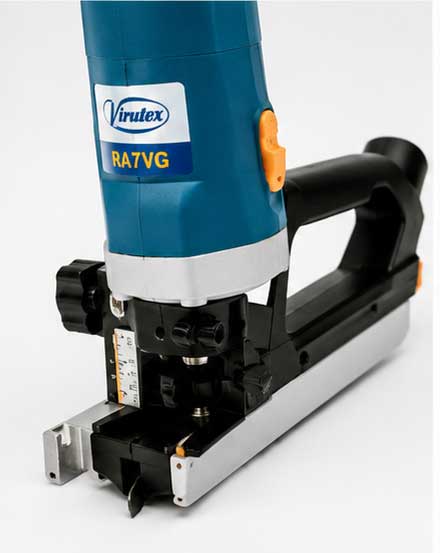

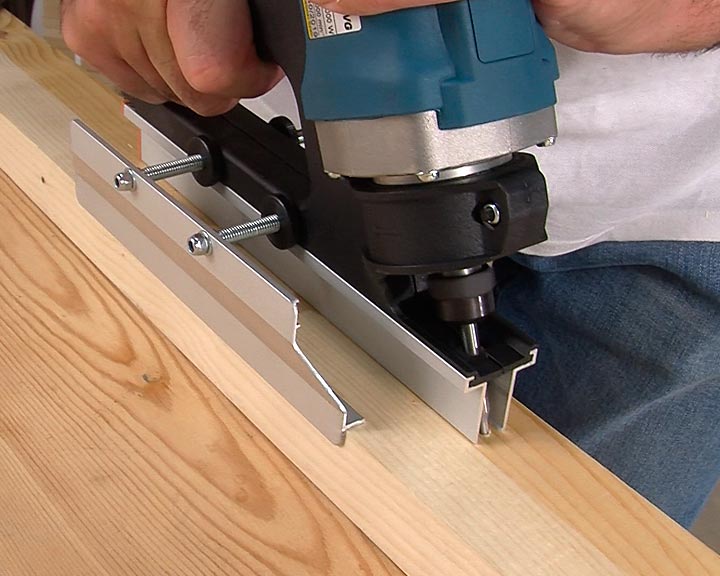

Guía recta y guía a 90° según la posición de la ranura

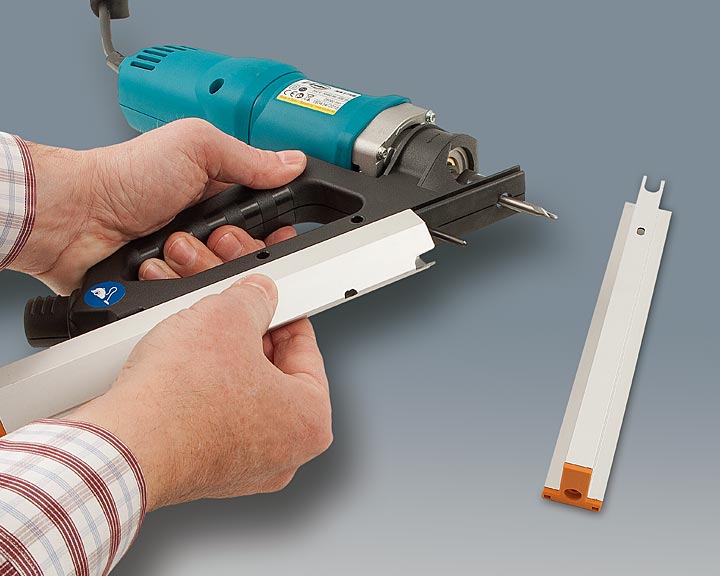

La RA17VG se suministra con dos guías intercambiables que permiten configurar la máquina según la geometría del elemento sobre el que vamos a realizar el ranurado.
Permite realizar ranuras a 45° en determinados marcos y ventanas con galce.
Permite realizar ranuras rectas en marcos y ventanas con galce.
Amplía las posibilidades de apoyo y guiado sobre diferentes superficies de la carpintería.

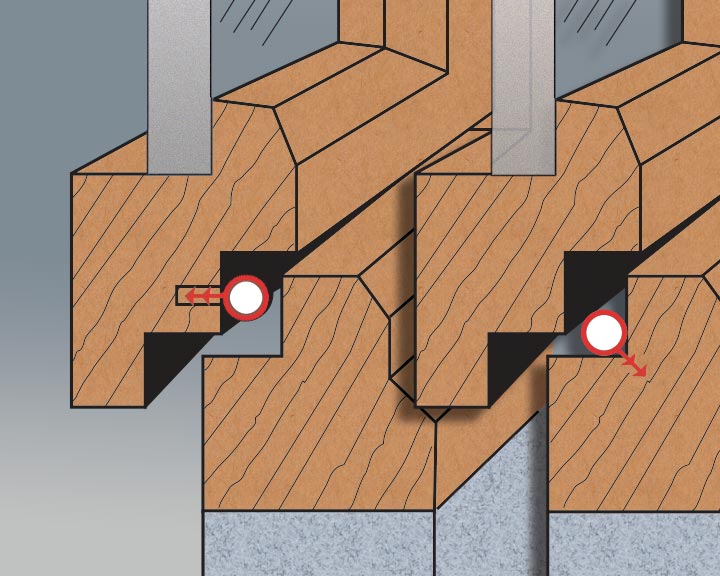

Ranurado recto, a 45° y sobre superficies lisas
La combinación de las guías suministradas permite adaptar la posición de trabajo a diferentes zonas de una puerta, ventana o marco.
Con la guía a 90°, Virutex contempla la realización de ranuras a 45° sobre determinados perfiles con galce. Con la guía recta pueden realizarse ranuras rectas sobre este mismo tipo de elementos.
La combinación de la guía recta con la escuadra reversible permite también trabajar sobre zonas lisas, como determinadas áreas laterales próximas a las bisagras de una puerta.

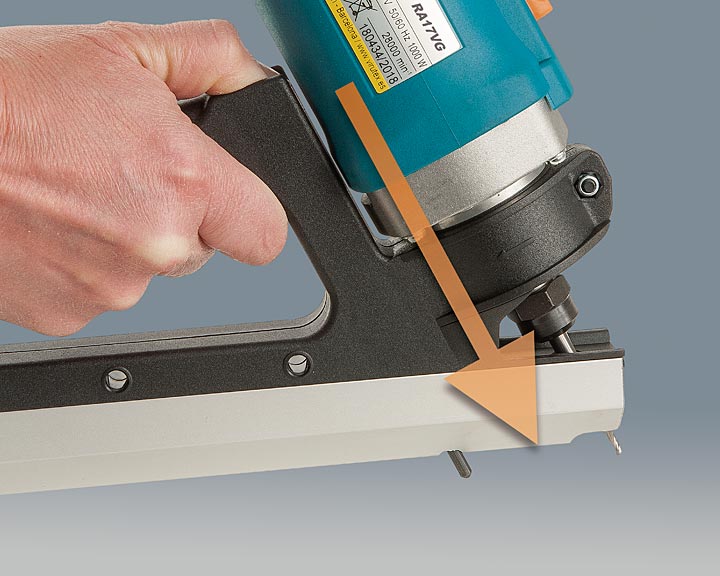

Pivote de centrado para facilitar la entrada de la fresa
Virutex incorpora un pivote de centrado destinado a facilitar la entrada de la herramienta al comenzar el proceso de ranurado.
En una operación de este tipo, el comienzo de la ranura forma parte del control del mecanizado. La máquina está diseñada para posicionarse y guiarse sobre la carpintería antes de continuar el recorrido.

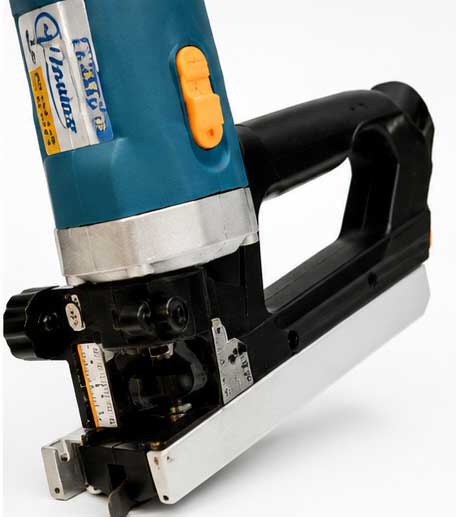

Regulación electrónica de velocidad
La RA17VG equipa un motor de 1.000 W y permite regular electrónicamente la velocidad en vacío entre 14.000 y 30.000 rpm.
La regulación permite adaptar el régimen de funcionamiento dentro del intervalo previsto por Virutex según la herramienta y las condiciones del ranurado.
La ficha anterior de MAIZ estaba técnicamente desactualizada
La documentación oficial actual de la RA17VG especifica 1.000 W y 14.000–30.000 rpm. Son los datos que utilizamos en esta ficha para la referencia 1700400.
Configuración estándar y herramientas opcionales
La RA17VG equipa de serie una pinza de Ø6 mm.
Virutex ofrece opcionalmente una pinza de Ø8 mm, referencia 1222024, y una pinza de Ø6,35 mm (1/4″), referencia 1222085.
El fabricante dispone además de diferentes fresas de metal duro para adaptar la geometría del ranurado al tipo de junta que se va a instalar.
La herramienta debe corresponder con la ranura necesaria
Virutex dispone de fresa doble de metal duro para realizar ranura de 3 mm.
Disponible para realizar la geometría de ranura correspondiente a juntas que requieren este perfil.
El equipo estándar incluye una fresa combinada de doble punta.
Antes de seleccionar la herramienta conviene identificar la junta aislante que se va a utilizar y comprobar la geometría de alojamiento requerida.
Tubo de 2,25 m para conexión a aspirador
La RA17VG está preparada para trabajar conectada a un sistema de aspiración externo.
El equipo estándar incluye un tubo de aspiración de 2,25 m para realizar la conexión al aspirador.
La extracción ayuda a retirar parte de la viruta y el polvo generados durante el ranurado y a mantener más despejada la zona de trabajo.
¿Para qué está diseñada realmente la RA17VG?
Preparación de la ranura para instalar posteriormente juntas aislantes.
Ranurado sobre carpintería existente cuando la geometría permite trabajar con la máquina instalada.
Mecanizado recto o angular según la zona y el sistema de guiado utilizado.
Incorporación de alojamiento para juntas en carpinterías existentes.
Configuración mediante la guía correspondiente.
Posibilidad contemplada por Virutex utilizando la guía a 90° en determinadas geometrías con galce.
Virutex RA17VG: especificaciones principales
| Característica | Dato |
|---|---|
| Fabricante | Virutex |
| Modelo | RA17VG |
| Referencia | 1700400 (230 V) |
| Potencia | 1.000 W |
| Velocidad en vacío | 14.000–30.000 min⁻¹ |
| Pinza estándar | Ø6 mm |
| Regulación electrónica | Sí |
| Conexión para aspiración | Sí |
| Peso | 1,95 kg |

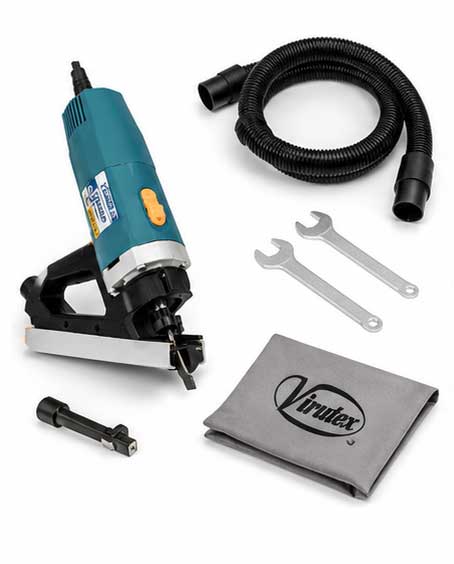

Qué incluye la Virutex RA17VG
Herramienta incluida para realizar los mecanizados previstos por el sistema.
Permite configurar la máquina para realizar ranuras a 45° en determinadas carpinterías con galce.
Para realizar ranuras rectas y otras configuraciones compatibles con la geometría de trabajo.
Complementa las posibilidades de apoyo y guiado de la máquina.
Permite establecer la posición de la herramienta para el ranurado.
Para conectar la RA17VG a un aspirador externo.
Incluidos dentro del equipamiento estándar de la máquina.
Fresas, pinzas y juntas aislantes compatibles
Pinza opcional para herramientas con caña de 8 mm.
Pinza opcional para herramientas con caña de 1/4″.
Fresa doble de metal duro para ranura recta de 3 mm.
Herramienta de doble punta para realizar ranuras con geometría tipo ancla.
Virutex dispone de diferentes perfiles y dimensiones de juntas para combinar con las geometrías de ranurado correspondientes.
Qué debemos definir antes de realizar el ranurado
La geometría de la junta determina el tipo de ranura que necesitamos preparar.
La geometría del marco, puerta o ventana determinará qué guía y posición de trabajo resultan adecuadas.
La RA17VG dispone de diferentes configuraciones de guiado para adaptar el mecanizado a la carpintería.
Esa es una de las posibilidades principales de la máquina, siempre que exista acceso suficiente y puedan respetarse las condiciones de trabajo y seguridad.
Dudas habituales sobre la Virutex RA17VG
¿Para qué sirve la Virutex RA17VG?
Está diseñada para realizar ranuras en puertas y ventanas de madera destinadas a la posterior colocación de juntas aislantes de silicona.
¿Hay que desmontar la puerta o ventana?
Virutex contempla expresamente la posibilidad de realizar el ranurado sin desmontar los elementos, siempre que la instalación permita posicionar y utilizar correctamente la máquina.
¿Qué potencia tiene?
La RA17VG actual, referencia 1700400, tiene una potencia de 1.000 W.
¿Tiene velocidad regulable?
Sí. La velocidad en vacío puede regularse entre 14.000 y 30.000 rpm.
¿Qué pinza incorpora?
La pinza estándar es de Ø6 mm. Existen opcionalmente pinzas de Ø8 mm y Ø6,35 mm.
¿Puede realizar ranuras a 45°?
Sí. Virutex contempla esta configuración utilizando la guía a 90° sobre determinados marcos y ventanas con galce.
¿Incluye aspiración?
Incluye conexión y tubo de aspiración de 2,25 m para conectar la máquina a un aspirador externo.
El valor de la RA17VG está en resolver una operación muy específica
No planteamos la RA17VG como una fresadora convencional para realizar todo tipo de trabajos de carpintería. Virutex la ha desarrollado alrededor de una necesidad concreta: preparar puertas, ventanas y marcos de madera para instalar posteriormente juntas aislantes.
Esto cambia también la forma de elegirla. La pregunta principal no es cuánta potencia tiene, sino qué junta queremos instalar, qué ranura necesita y dónde debe realizarse el mecanizado.
Las guías recta y a 90°, la escuadra reversible y las diferentes fresas permiten adaptar el sistema a distintas posiciones y geometrías de ranurado.
La posibilidad de trabajar sobre carpintería instalada es especialmente relevante en restauración o mejora de cerramientos existentes, porque puede evitar desmontajes cuando las condiciones de acceso permiten realizar correctamente el mecanizado.
Por eso, antes de seleccionar fresa y configuración, conviene empezar por la junta aislante que se quiere instalar. La ranura debe ser consecuencia de esa decisión, no al revés.
Datos técnicos, aplicaciones, equipamiento y accesorios contrastados con documentación oficial Virutex para la RA17VG, referencia 1700400.
