Descripción

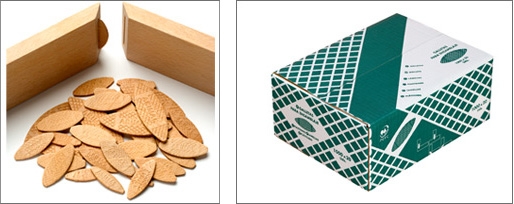

Galletas de madera Nº10 para ensamblaje de madera y tableros
Las galletas de madera Nº10 son elementos de ensamblaje de 53 × 19 × 4 mm destinados a introducirse en ranuras mecanizadas en las dos piezas que se quieren unir.
El formato Nº10 ocupa una posición intermedia dentro de las medidas habituales del sistema de galletas y permite adaptar el ensamblaje cuando las dimensiones de las piezas hacen más apropiada esta medida que una galleta de mayor o menor tamaño.
Nº10 no significa menor calidad que Nº20: significa otra medida
Los números identifican formatos dimensionales. La elección correcta depende de las piezas que se van a ensamblar, de su espesor, de la geometría de la unión y del espacio disponible para realizar las ranuras.
¿Dónde puede utilizarse una galleta Nº10?
El formato Nº10 permite realizar uniones mediante galleta en trabajos de madera y materiales de tablero compatibles cuando sus dimensiones se adaptan correctamente a las piezas.
Para diferentes operaciones de ensamblaje donde se mecanizan ranuras correspondientes en las dos piezas.
Puede utilizarse para posicionar componentes durante diferentes operaciones de montaje de muebles.
El sistema permite trabajar con diferentes tableros compatibles además de madera maciza.
53 × 19 × 4 mm: qué representa la medida de la galleta
Una galleta Nº10 tiene 53 mm de longitud, 19 mm de anchura y 4 mm de espesor. Estas dimensiones son relevantes porque determinan el espacio que necesita la galleta dentro de las piezas.
Define la dimensión longitudinal del elemento que queda alojado entre ambas piezas.
Debe tenerse en cuenta al valorar el espacio disponible dentro de las piezas que se van a ensamblar.
Corresponde al espesor característico de la galleta dentro de este sistema de ensamblaje.
Cada pieza recibe una parte de la galleta mediante el mecanizado correspondiente.
La galleta ayuda a relacionar las piezas durante el montaje y el proceso de encolado.
La Nº10 permite disponer de una alternativa dimensional entre otros tamaños habituales del sistema.
Galleta de ensamblaje Nº10: dimensiones
| Característica | Galleta Nº10 |
|---|---|
| Tamaño | Nº10 |
| Longitud | 53 mm |
| Anchura | 19 mm |
| Espesor | 4 mm |
| Sistema | Ensamblaje mediante galleta |
| Aplicación | Madera y materiales de tablero compatibles |
Galleta Nº10 o Nº20: la diferencia empieza por las dimensiones
La Nº10 mide 53 × 19 × 4 mm, mientras que la Nº20 utiliza un formato de 56 × 23 × 4 mm. Ambas mantienen 4 mm de espesor, pero cambian su longitud y, especialmente, la anchura que debe alojarse dentro de las piezas.
Esto permite seleccionar el formato en función de la geometría disponible en lugar de asumir que la galleta de mayor número es automáticamente la elección correcta.
| Formato | Dimensiones | Espesor |
|---|---|---|
| Nº10 | 53 × 19 mm | 4 mm |
| Nº20 | 56 × 23 mm | 4 mm |
Tres comprobaciones antes de seleccionar Nº10
¿Qué espesor tienen las piezas?
Debe existir material suficiente para mecanizar correctamente la ranura sin comprometer las caras o los cantos de la pieza.
¿Hay espacio suficiente para alojar la galleta?
Los 53 × 19 mm del formato Nº10 deben ser compatibles con la geometría de las piezas y con la posición prevista para la unión.
¿La ensambladora está correctamente ajustada?
La máquina debe configurarse para el tamaño utilizado y las ranuras correspondientes deben quedar correctamente relacionadas entre ambas piezas.
La medida de la galleta es solo una parte del ensamblaje
El resultado final no depende únicamente de utilizar una galleta Nº10. También intervienen la precisión del mecanizado, el posicionamiento de las ranuras, las características de las piezas y el adhesivo utilizado.
Por eso conviene plantear la unión como un sistema completo y no como la simple introducción de una pieza de madera entre dos componentes.
Dudas habituales sobre las galletas de madera Nº10
¿Qué medidas tiene una galleta Nº10?
El formato Nº10 mide 53 × 19 × 4 mm.
¿Qué diferencia hay entre Nº10 y Nº20?
Principalmente sus dimensiones. La Nº10 mide 53 × 19 × 4 mm y la Nº20 mide 56 × 23 × 4 mm.
¿La Nº20 es siempre mejor que la Nº10?
No. Son tamaños diferentes. Debe utilizarse el formato compatible con las dimensiones de las piezas y con la geometría del ensamblaje.
¿Sirve para trabajar con tableros?
El sistema de ensamblaje mediante galletas puede utilizarse con diferentes materiales de tablero compatibles, además de madera.
¿Necesito adhesivo?
En las uniones encoladas mediante este sistema debe utilizarse un adhesivo adecuado para los materiales y las condiciones de la aplicación.
Elegir Nº10 tiene que ver con geometría, no con una jerarquía de tamaños
Cuando existen Nº0, Nº10 y Nº20 puede parecer lógico interpretar la numeración como una escala en la que la medida superior es siempre preferible. No funciona así.
La galleta debe caber correctamente dentro de las piezas y permitir que las ranuras se mecanicen en una posición adecuada. Una Nº10 puede ser precisamente la elección correcta cuando sus dimensiones se adaptan mejor al ensamblaje.
Primero se estudian las piezas y la unión. Después se selecciona la medida de galleta compatible con ellas.
Dimensiones correspondientes al formato estándar Nº10. La selección debe realizarse de acuerdo con las piezas, el sistema de ensamblaje y la configuración de la máquina utilizada.
