Descripción

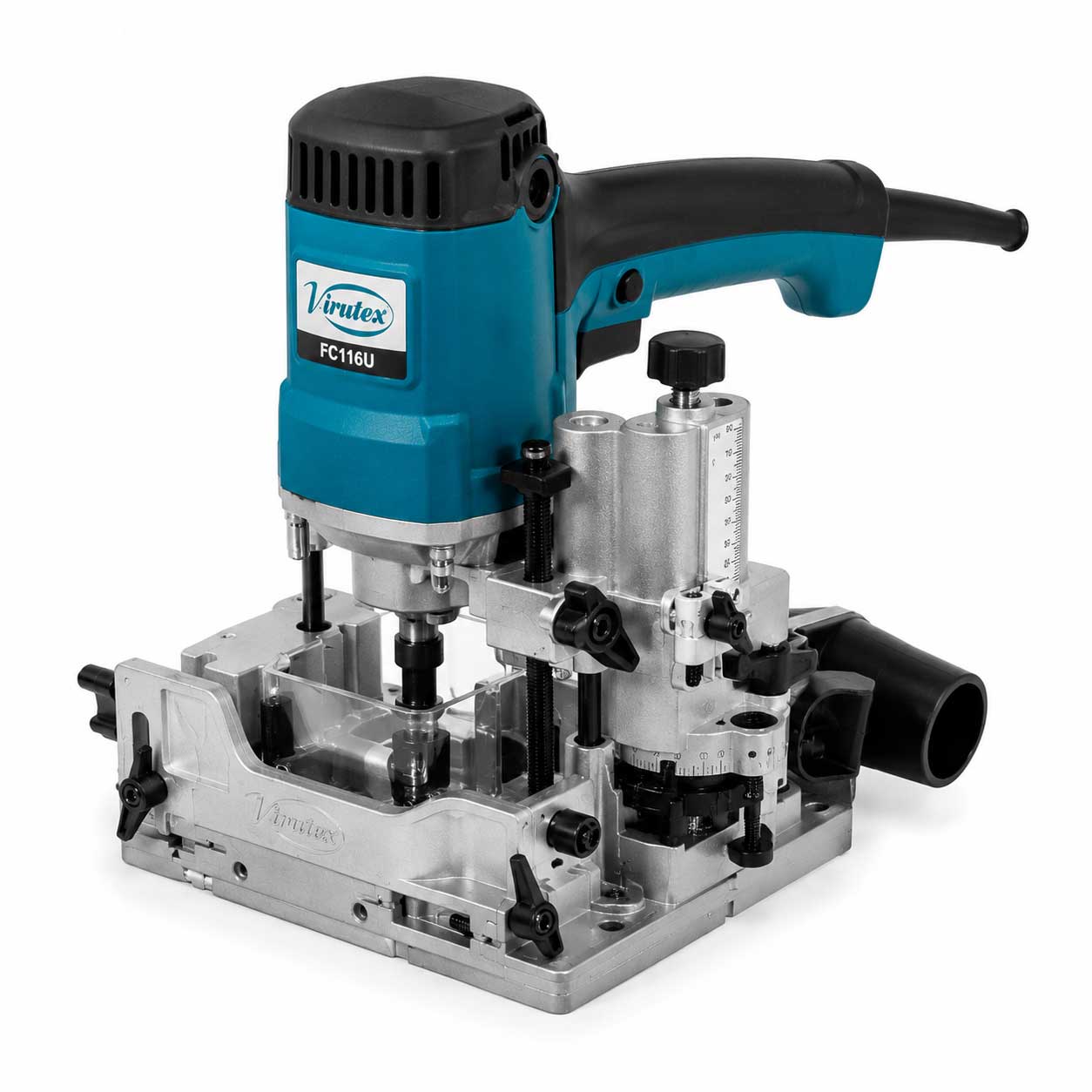

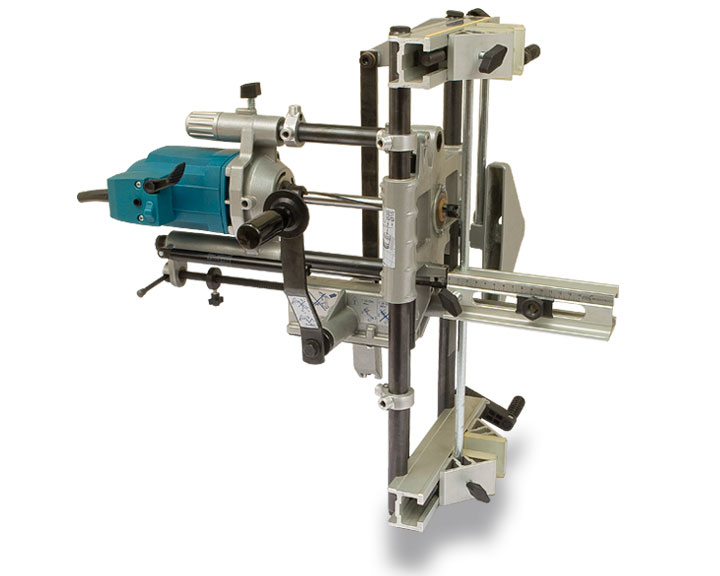

Virutex FC116U: fresadora de cajeados para cerraduras en puertas
La Virutex FC116U es una fresadora especializada en realizar las mortajas necesarias para alojar cajas de cerradura en puertas y otros elementos de madera, tanto en taller como durante trabajos de instalación.
Su sistema permite regular la longitud y profundidad del alojamiento, fijar la máquina directamente sobre la puerta y desplazar la unidad de fresado para formar el cajeado.
Además del alojamiento principal de la cerradura, la FC116U puede configurarse para mecanizar el encaje de la placa frontal y, mediante el útil UT16I incluido, realizar los taladros transversales necesarios para manillas y otros componentes.
No es una fresadora general: está construida alrededor del montaje de una cerradura
El valor de la FC116U no está únicamente en sus 1.100 W. Sujeción, regulación de la mortaja, repetición de altura y taladrado transversal forman un sistema específicamente orientado al mecanizado de puertas para instalar cerraduras.
Hasta 125 mm de profundidad de cajeado
La FC116U permite regular la profundidad de fresado entre 0 y 125 mm para adaptar la mortaja a las dimensiones de la caja que debemos alojar.
La longitud máxima de fresado especificada por Virutex es de 177 mm más el diámetro de la fresa utilizada.
Antes de realizar el mecanizado debemos partir de las dimensiones reales de la cerradura: longitud y profundidad de la caja, espesor de la puerta y posición respecto a sus caras.
Intervalo disponible para regular la profundidad de la mortaja.
Longitud máxima de fresado especificada por Virutex.
Diámetro máximo de fresa admitido por la máquina.

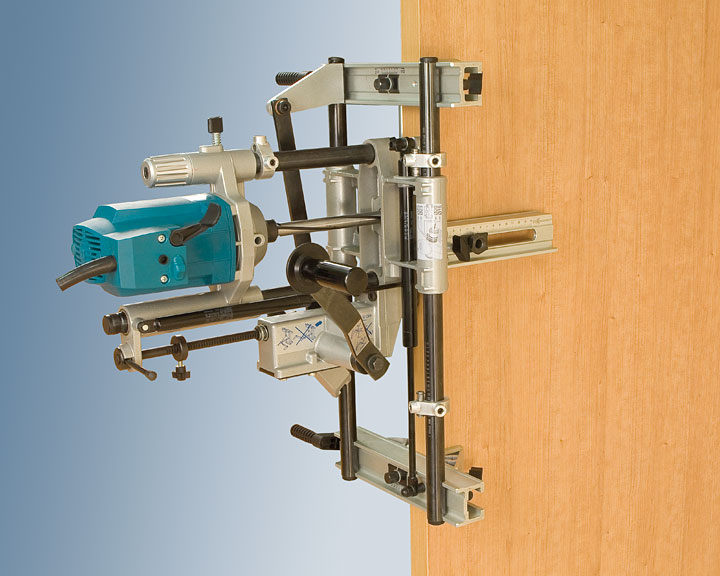

El cajeado puede realizarse sin desmontar la puerta

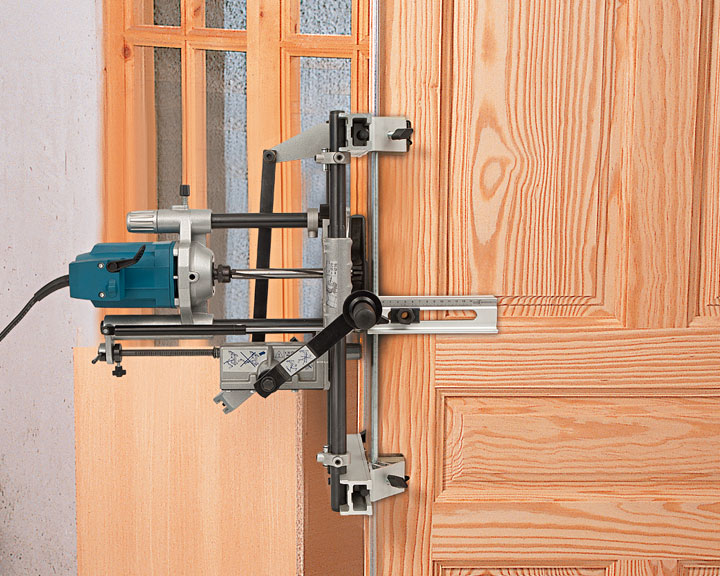

Una de las características específicas de la FC116U es su sistema de fijación sobre la propia puerta.
Virutex contempla expresamente el mecanizado de puertas que ya están colgadas, permitiendo realizar la mortaja durante trabajos de instalación sin necesidad de desmontar previamente la hoja cuando las condiciones de trabajo lo permiten.
Las zonas de contacto incorporan protectores de goma destinados a evitar daños sobre superficies delicadas durante la fijación de la máquina.
Puertas galceadas, con solape y diferentes posiciones de cerradura
La posición del cajeado no siempre coincide con el centro geométrico del espesor de la puerta.

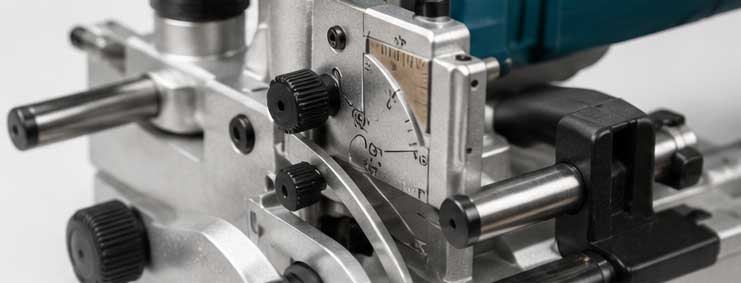

La FC116U incorpora un sistema de regulación que permite ajustar el centro de la máquina sobre la sección donde necesitamos realizar el alojamiento.
Esta capacidad permite trabajar también sobre puertas galceadas o con solape, siempre dentro de las posibilidades de regulación y sujeción previstas por Virutex.
Varias puertas sin volver a tomar la misma medida

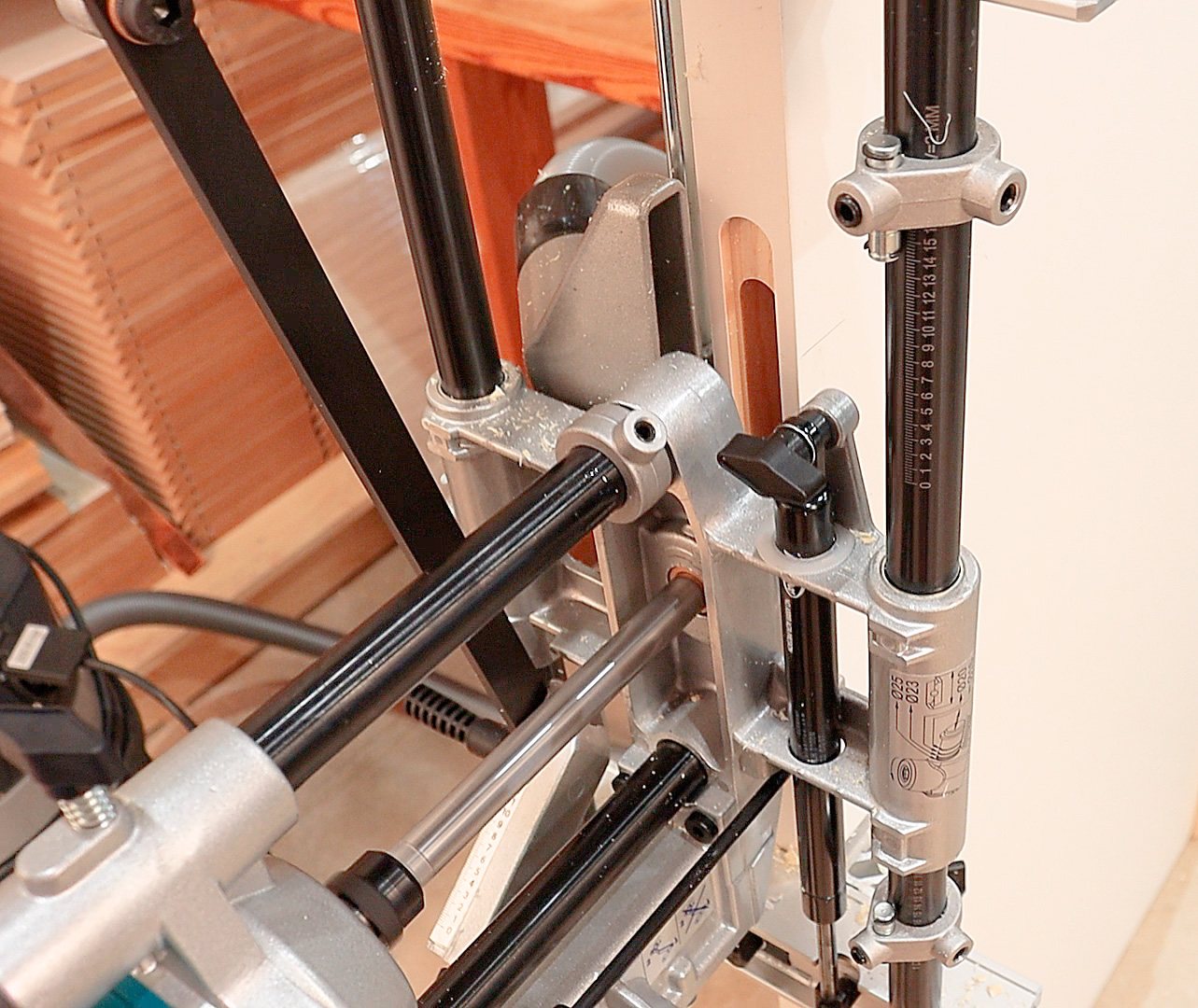

El equipo estándar incorpora una varilla de tope que puede fijarse a la máquina tomando como referencia la altura establecida respecto al suelo.
Una vez determinada la posición en la primera puerta, este sistema permite trasladar esa misma altura a las siguientes puertas sin tener que repetir completamente la medición.
Repetir una medida también forma parte de la productividad
En una serie de puertas, el tiempo no se consume únicamente fresando. También se consume midiendo, marcando y posicionando. La varilla de tope actúa precisamente sobre esa parte del proceso.

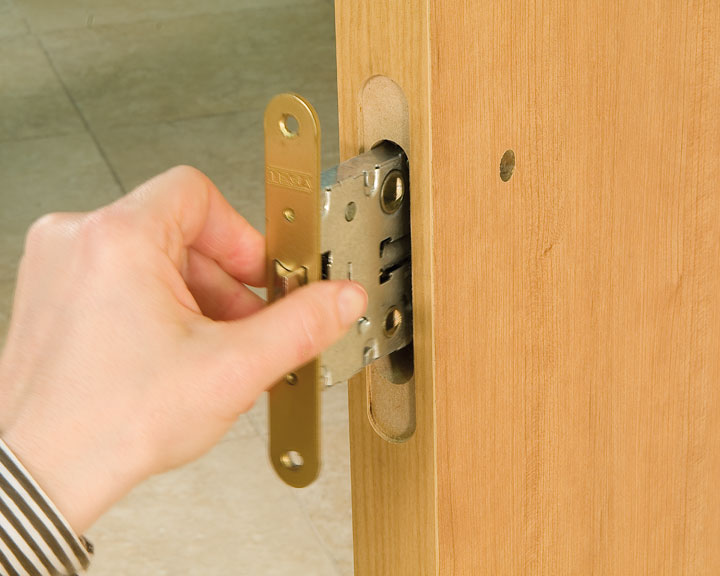

El mecanizado no termina en la mortaja de la caja
Después de realizar el alojamiento interior de la cerradura puede ser necesario mecanizar también el encaje de su placa frontal sobre el canto de la puerta.
Virutex contempla esta operación con la FC116U mediante la preparación y herramienta correspondientes.
Esto permite utilizar la misma arquitectura de máquina para resolver dos mecanizados relacionados pero geométricamente diferentes: la mortaja profunda de la caja y el alojamiento superficial de la placa frontal.
Taladros transversales para manilla y otros elementos
La FC116U se suministra de origen con el útil UT16I.
Este accesorio está destinado a realizar taladros transversales sobre la puerta para el paso de la manilla y otros componentes asociados a la cerradura.
De esta forma, la máquina no se limita a formar la cavidad longitudinal de la caja, sino que participa también en otros mecanizados necesarios para completar su instalación.
Motor de 1.100 W y velocidad fija
La FC116U equipa un motor de 1.100 W y trabaja a una velocidad en vacío de 23.000 rpm.
A diferencia de otras fresadoras de la gama que incorporan regulación electrónica de velocidad, Virutex especifica para la FC116U un régimen en vacío de 23.000 rpm.
La herramienta de corte debe seleccionarse entre las fresas compatibles con la máquina y de acuerdo con el mecanizado que necesitamos realizar.
Equipada de origen para comenzar el mecanizado de mortajas
El equipo estándar incorpora una fresa de cajeados de metal duro de Ø16 mm.
La máquina admite fresas de hasta Ø30 mm y Virutex dispone de herramientas opcionales para diferentes operaciones relacionadas con cerraduras.
Cambiar el diámetro de herramienta modifica las dimensiones y condiciones del mecanizado, por lo que la elección debe partir siempre del alojamiento que necesitamos obtener.
Sistema de mordazas para fijar la máquina
La FC116U utiliza mordazas para sujetarse directamente sobre la pieza durante el fresado.
Virutex especifica una abertura máxima de mordazas de 190 mm.
La fijación estable es especialmente importante en este tipo de máquina porque el conjunto debe mantener su referencia mientras se desplaza la unidad de fresado para formar una mortaja profunda y alargada.
No está limitada al trabajo vertical sobre puertas
Virutex especifica que la FC116U también puede trabajar en posición horizontal.
Esta posibilidad amplía su utilización a otros elementos y configuraciones donde necesitamos realizar un cajeado con la pieza colocada de manera diferente a una puerta instalada verticalmente.
El manual de la máquina contempla además su utilización para mortajas destinadas a ensamblajes a caja y otros mecanizados compatibles con su sistema de regulación.
Dos máquinas Virutex para dos operaciones diferentes
| Necesidad | FC116U | FR129VB |
|---|---|---|
| Aplicación principal | Cajeados para cerraduras | Cajeados para pernios y bisagras |
| Trabajo principal | Mortaja profunda en el canto | Alojamiento superficial del herraje |
| Repetición | Altura entre varias puertas | Distribución de 3 o 4 herrajes |
| Operaciones complementarias | Placa frontal y taladros transversales | Plantillas y bisagras invisibles |
No son dos versiones de la misma fresadora
La FC116U está construida principalmente alrededor del alojamiento de la cerradura. La FR129VB está especializada en posicionar y reproducir alojamientos de bisagras y pernios. La elección parte del herraje que necesitamos instalar.
Virutex FC116U: especificaciones principales
| Característica | Dato |
|---|---|
| Fabricante | Virutex |
| Modelo | FC116U |
| Referencia 230 V | 1600300 |
| Potencia | 1.100 W |
| Velocidad en vacío | 23.000 min⁻¹ |
| Diámetro máximo de fresa | 30 mm |
| Profundidad máxima de fresado | 0–125 mm |
| Longitud máxima de fresado | 177 mm + Ø de fresa |
| Abertura máxima de mordazas | 190 mm |
| Fresa estándar | MD Ø16 mm |
| Útil de taladrado transversal | UT16I incluido |
| Aspiración externa | Conexión incluida |
Qué incluye la Virutex FC116U
Herramienta de metal duro incluida de origen para realizar las mortajas correspondientes.
Permite trasladar a varias puertas la altura establecida para el cajeado inicial.
Elementos destinados a proteger superficies delicadas durante la fijación de la máquina.
Sistema incluido para realizar taladros transversales destinados a manillas y otros elementos.
Incluidas para las operaciones de preparación y ajuste previstas por el fabricante.
Permite conectar la máquina a un sistema de extracción compatible.
Ampliación de sujeción y herramientas para cerraduras
Accesorio disponible para ampliar las posibilidades de fijación de la FC116U.
Fresa de dos cortes destinada al taladrado de alojamientos compatibles.
Segunda herramienta opcional para determinados alojamientos de cerradura.
La cerradura debe definir el mecanizado
Longitud, anchura y profundidad determinan la mortaja que debemos obtener.
El centrado debe establecerse de acuerdo con el espesor, geometría de la puerta y posición requerida por la cerradura.
Es un mecanizado diferente de la mortaja profunda y requiere preparar la máquina para esa operación.
El útil UT16I incluido permite abordar los taladros transversales previstos para estos elementos.
Dudas habituales sobre la Virutex FC116U
¿Para qué sirve la Virutex FC116U?
Está diseñada principalmente para realizar mortajas destinadas a cajas de cerradura en puertas y otros elementos de madera.
¿Puede trabajar sobre una puerta ya instalada?
Sí. Su sistema de fijación permite realizar cajeados sobre puertas ya colgadas cuando las condiciones de acceso y trabajo lo permiten.
¿Qué profundidad máxima alcanza?
Virutex especifica una regulación de profundidad de fresado entre 0 y 125 mm.
¿Puede realizar el alojamiento de la placa frontal?
Sí. La FC116U contempla también el fresado del encaje correspondiente al frente de la cerradura.
¿Permite hacer los taladros para la manilla?
El equipo incorpora de origen el útil UT16I para realizar taladros transversales destinados a la manilla y otros componentes.
¿Cómo se repite la misma altura en varias puertas?
La varilla de tope incluida permite tomar como referencia la altura establecida en la primera puerta y trasladarla a las siguientes.
¿Cuál es la diferencia entre la FC116U y la FR129VB?
La FC116U está orientada principalmente al alojamiento de cajas de cerradura. La FR129VB está especializada en cajeados para pernios y bisagras.
Una cerradura exige varios mecanizados relacionados
El trabajo no consiste simplemente en abrir un hueco en el canto de una puerta.
Primero debemos conocer la geometría de la cerradura y establecer posición, longitud y profundidad de la caja. Después pueden intervenir el alojamiento de la placa frontal y los taladros transversales correspondientes a manilla, cilindro u otros elementos.
La FC116U organiza buena parte de ese proceso alrededor de una máquina especializada: fijación sobre la puerta, regulación del cajeado, repetición de altura, mecanizado del frente y utilización del útil UT16I.
En series de puertas, además, la varilla de tope permite evitar que una medida ya definida tenga que volver a plantearse desde cero en cada unidad.
Por eso la FC116U tiene sentido cuando necesitamos realizar de forma recurrente mecanizados para cerraduras. No sustituye a una fresadora general ni a la FR129VB para bisagras: resuelve una operación diferente.
Datos técnicos, aplicaciones y equipamiento contrastados con documentación oficial Virutex para la fresadora de cajeados FC116U, referencia 1600300.
