Descripción

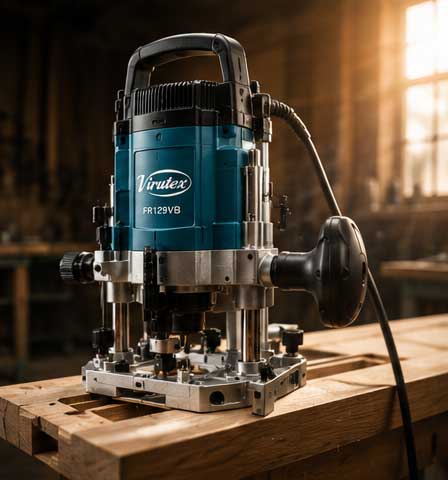

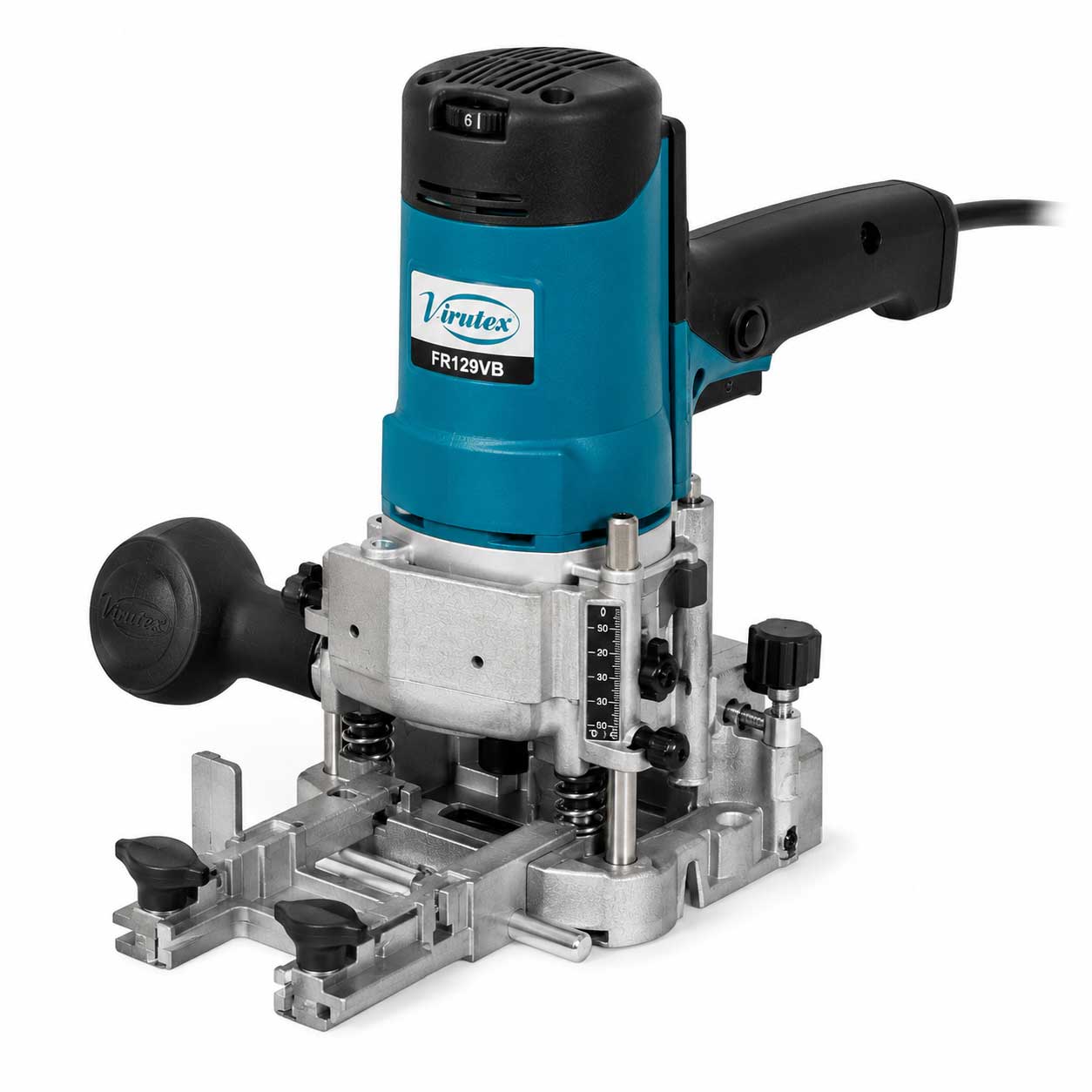

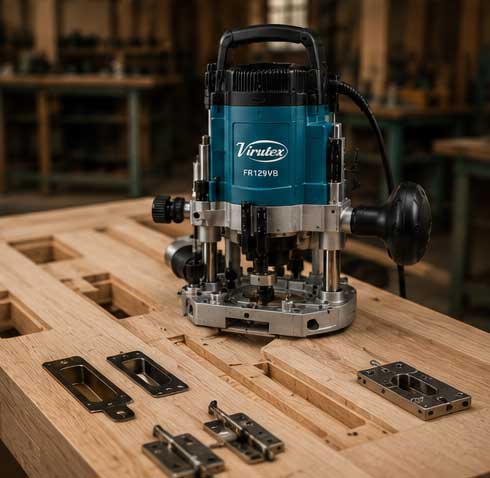

Fresadora de herrajes Virutex FR129VB para puertas y marcos
La Virutex FR129VB es una fresadora especializada en realizar los cajeados necesarios para colocar pernios y bisagras en puertas y marcos de madera.
Su sistema permite posicionar y repetir los alojamientos de 3 o 4 herrajes sobre puerta y marco sin tener que medir individualmente la posición de cada cajeado, reduciendo una parte importante del replanteo manual de este trabajo.
La especialización está en posicionar y repetir el mecanizado
Una fresadora convencional puede realizar un cajeado. La FR129VB añade un sistema específicamente desarrollado para establecer, distribuir y reproducir los alojamientos de los herrajes entre puerta y marco.
Distribución de los cajeados sin medir uno a uno

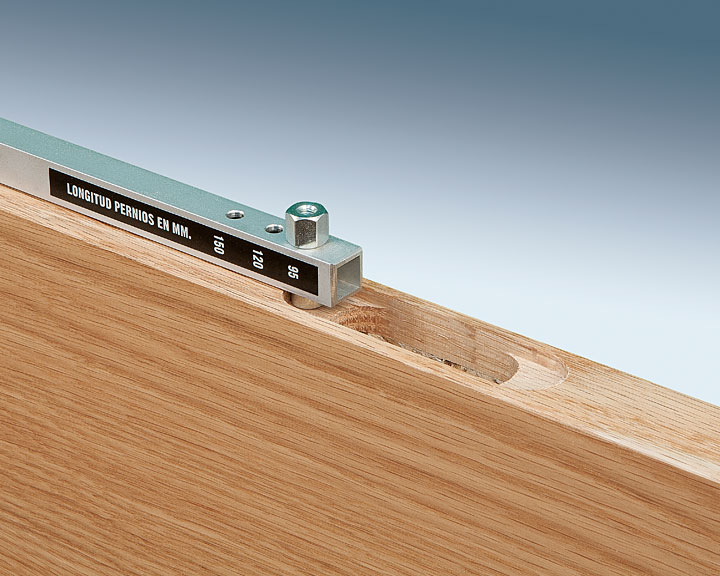

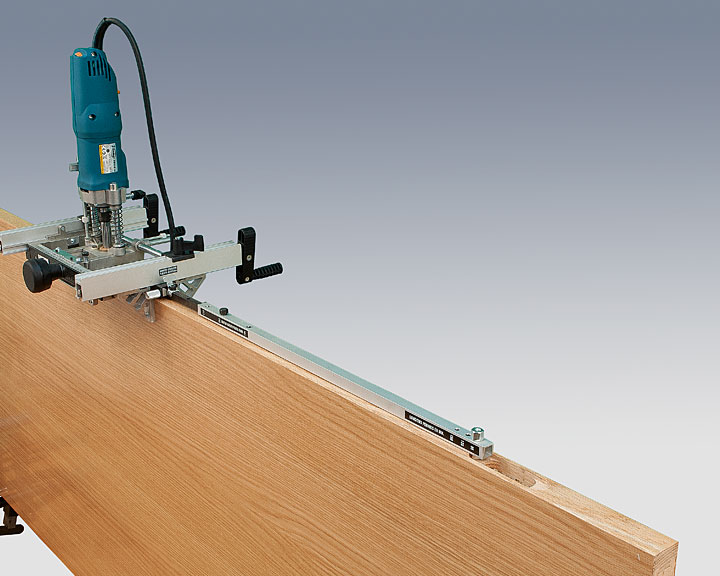

El equipo estándar incorpora dos barras distribuidoras destinadas a trabajos con 3 y 4 pernios o bisagras.
Este sistema permite trasladar las posiciones de mecanizado y realizar sucesivamente los alojamientos necesarios sobre la puerta y su marco.
En trabajos repetitivos de instalación, esta característica es más relevante que considerar únicamente la potencia del motor: el objetivo es mantener una relación coherente entre las posiciones de los diferentes herrajes.
Un sistema pensado para mecanizar las dos partes del montaje

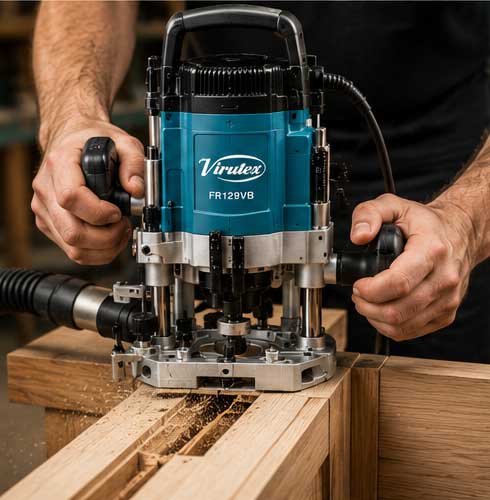

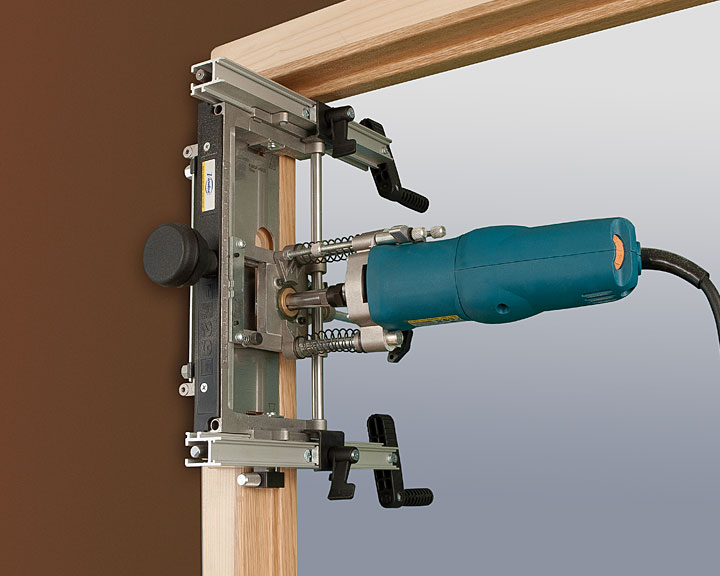

La FR129VB puede posicionarse sobre la puerta y sobre el marco para realizar los encajes correspondientes a cada parte del herraje.
Virutex contempla puertas de apertura a derecha o izquierda y diferentes configuraciones de marco dentro de las posibilidades de regulación de la máquina.
El sistema de mordazas permite fijar el conjunto sobre la pieza mientras se realiza el desplazamiento de la fresadora para obtener el cajeado.

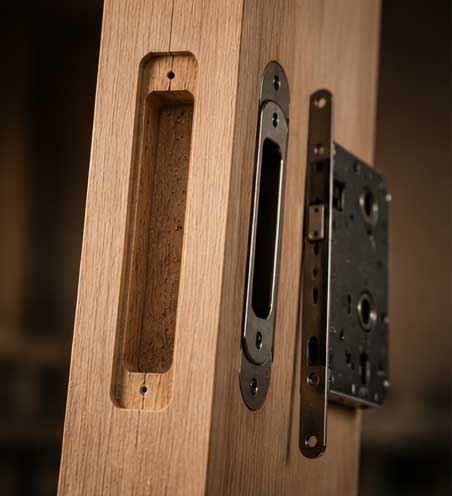

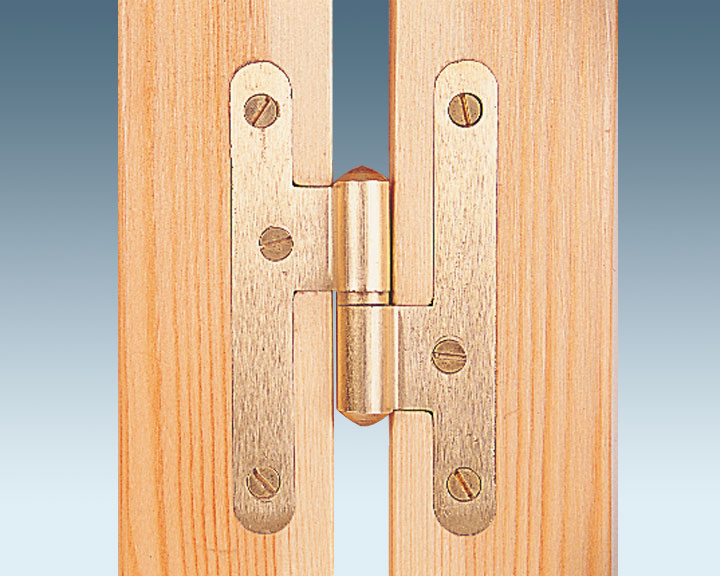

Bisagras rectangulares y geometrías específicas
La FR129VB permite realizar determinados encajes rectangulares para bisagras y pernios sin necesidad de utilizar una plantilla específica.
Cuando la geometría del herraje requiere reproducir una forma determinada, pueden utilizarse las plantillas y guías de copiado correspondientes.
Para determinados alojamientos rectangulares dentro de la capacidad de regulación de la máquina.
Para reproducir la geometría definida por una plantilla compatible.
La combinación entre plantilla, guía y fresa determina las dimensiones finales del alojamiento.
Hasta 40 mm de profundidad con el kit correspondiente

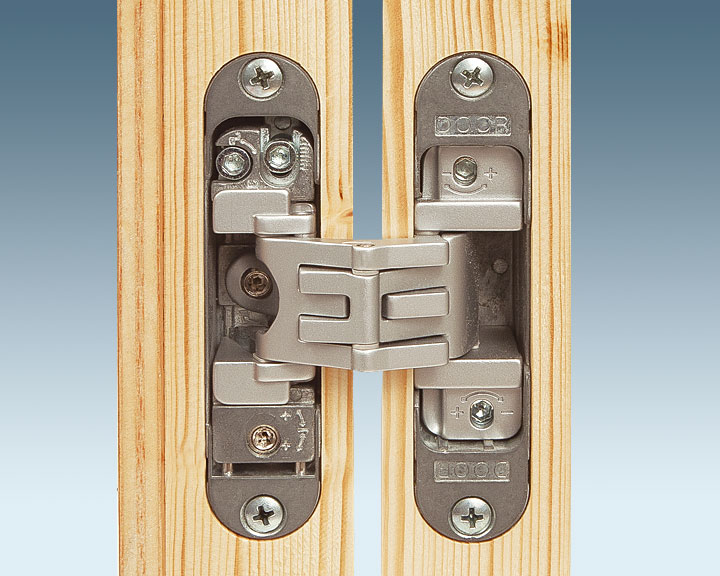

La FR129VB puede utilizarse también para realizar alojamientos de bisagras invisibles mediante los kits específicos disponibles para la máquina.
En esta configuración, Virutex especifica una profundidad máxima de fresado de hasta 40 mm.
El sistema incorpora un doble tope de profundidad que permite realizar las dos profundidades necesarias en una misma operación sin cambiar la plantilla.
El kit de bisagras invisibles no debe confundirse con el equipo estándar
Existen diferentes kits según el diámetro de fresa requerido. Antes de seleccionarlos debemos comprobar la bisagra que queremos instalar y el mecanizado que exige.
Capacidad de desplazamiento para formar el cajeado
Virutex especifica unas dimensiones máximas de fresado de 165 × 74 mm.

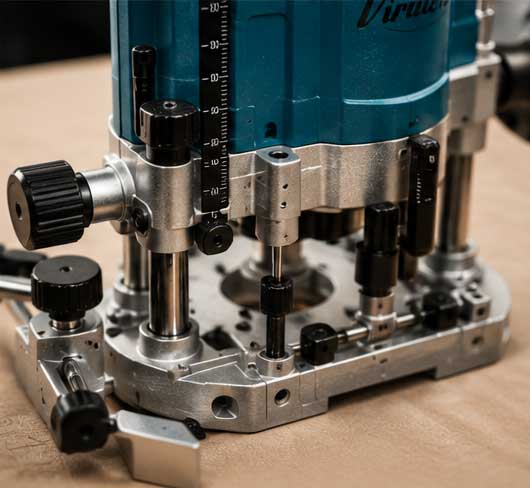

Durante el mecanizado, el cuerpo de la fresadora puede desplazarse longitudinal y transversalmente sobre el bastidor para formar el alojamiento dentro de la capacidad disponible.
La dimensión final del cajeado depende también de la fresa, la guía y, cuando se utiliza, de la plantilla correspondiente.
Sujeción directa sobre puerta o marco

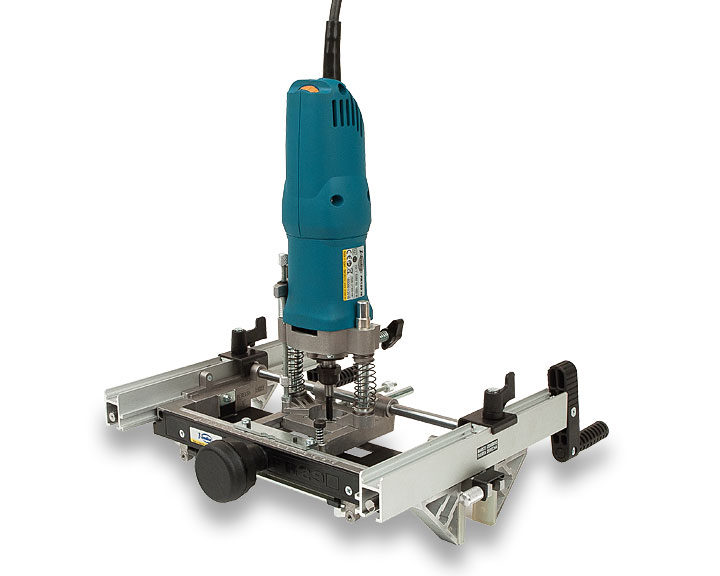

El bastidor de la FR129VB incorpora un sistema de mordazas para fijar la máquina sobre la puerta o el marco durante el mecanizado.
Virutex especifica una abertura mínima entre mordazas de 33 mm y una apertura máxima estándar de 200 mm.
La finalidad del sistema es mantener el conjunto posicionado durante el desplazamiento de la fresadora sin dañar las superficies sobre las que se realiza la sujeción.
Abertura mínima entre mordazas.
Abertura máxima estándar entre mordazas.
Peso especificado por Virutex para la máquina.
Motor con regulación electrónica de velocidad
La FR129VB equipa un motor de 1.000 W con velocidad regulable entre 14.000 y 27.000 rpm.
Virutex incorpora regulación electrónica y un sistema destinado a mantener la velocidad bajo carga dentro de las condiciones de funcionamiento de la máquina.
La posibilidad de regular el régimen permite adaptar el funcionamiento a la herramienta y al mecanizado previsto dentro de las especificaciones del fabricante.
Fresas y guías deben seleccionarse conjuntamente
La FR129VB equipa una pinza estándar de Ø8 mm y admite un diámetro máximo de fresa de 26 mm.
Virutex dispone de diferentes guías para copiar destinadas a trabajar con fresas de distintos diámetros.
En trabajos mediante plantilla, no deberíamos considerar fresa, guía y plantilla como elementos independientes: la combinación entre ellos determina el alojamiento que vamos a obtener.
La profundidad depende de la configuración de trabajo
| Configuración | Profundidad máxima |
|---|---|
| Fresado estándar | 11 mm |
| Con kit para bisagras invisibles | 40 mm |
Esta diferencia es importante: los 40 mm no corresponden al funcionamiento estándar de cualquier cajeado, sino a la configuración prevista para bisagras invisibles con el kit correspondiente.
¿Qué trabajos está diseñada para resolver la FR129VB?
Realización de alojamientos en puertas y marcos.
Cajeados repetitivos utilizando el sistema de distribución y las plantillas correspondientes.
Mecanizado mediante los kits específicos disponibles para la máquina.
Barra distribuidora incluida para establecer la sucesión de posiciones.
Segunda barra incluida para esta configuración de puerta.
Posibilidad de utilizar plantillas adecuadas para geometrías diferentes.
Virutex FR129VB: especificaciones principales
| Característica | Dato |
|---|---|
| Fabricante | Virutex |
| Modelo | FR129VB |
| Referencia 230 V | 2900800 |
| Potencia | 1.000 W |
| Velocidad en vacío | 14.000–27.000 min⁻¹ |
| Pinza estándar | Ø8 mm |
| Diámetro máximo de fresa | 26 mm |
| Dimensiones máximas de fresado | 165 × 74 mm |
| Profundidad máxima estándar | 11 mm |
| Profundidad con kit de bisagras invisibles | 40 mm |
| Abertura mínima entre mordazas | 33 mm |
| Abertura máxima estándar | 200 mm |
| Peso | 4,3 kg |

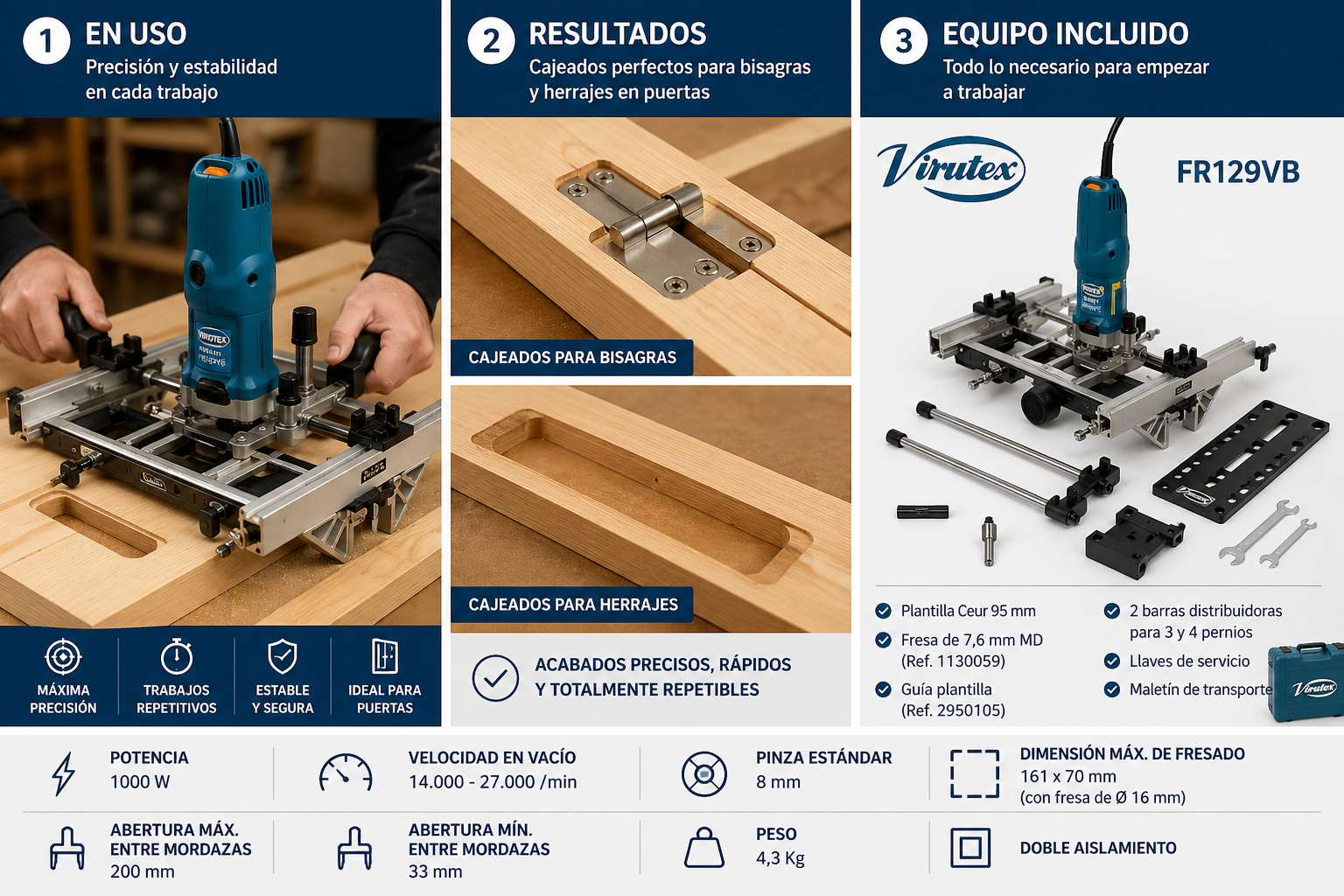

Qué incluye la Virutex FR129VB
Fresa de metal duro incluida para los mecanizados correspondientes.
Guía para trabajar con la configuración de fresa y plantilla correspondiente.
Permite establecer la sucesión de posiciones para puertas configuradas con tres herrajes.
Segunda configuración incluida para puertas con cuatro herrajes.
Incluidas para las operaciones previstas de regulación y cambio de herramienta.
La FR129VB se suministra con maletín para guardar y transportar el conjunto.
Bisagras invisibles, plantillas y guías de copiado
Kit específico con fresa de cajeados de Ø16 mm.
Kit específico con fresa de cajeados de Ø20 mm.
Virutex dispone de plantillas para diferentes pernios, bisagras y bisagras invisibles.
Existen diferentes diámetros para combinarlos con las fresas correspondientes según el mecanizado.
Qué debemos definir antes de configurar la FR129VB
La geometría y dimensiones de la bisagra o pernio determinan el cajeado que necesitamos realizar.
Determinados encajes rectangulares pueden realizarse sin plantilla; otras geometrías necesitan una plantilla compatible.
En ese caso debemos comprobar el kit, la fresa y la guía adecuados para ese modelo de herraje.
La máquina incorpora sistemas de distribución para ambas configuraciones.
Dudas habituales sobre la Virutex FR129VB
¿Para qué sirve la Virutex FR129VB?
Está diseñada para realizar cajeados de pernios y bisagras en puertas y marcos de madera.
¿Puede realizar varios cajeados sin medirlos individualmente?
Sí. El equipo incorpora barras distribuidoras para configuraciones de 3 y 4 pernios o bisagras.
¿Puede trabajar sin plantilla?
Sí. Virutex contempla determinados encajes rectangulares sin plantilla. Para otras geometrías pueden utilizarse plantillas compatibles.
¿Sirve para bisagras invisibles?
Sí, utilizando el kit específico correspondiente. En esa configuración Virutex especifica una profundidad máxima de hasta 40 mm.
¿Qué potencia tiene?
La FR129VB equipa un motor de 1.000 W.
¿Tiene velocidad regulable?
Sí. Su velocidad en vacío puede regularse entre 14.000 y 27.000 rpm.
¿Cuál es la apertura máxima de las mordazas?
La configuración estándar especificada por Virutex alcanza 200 mm, con una abertura mínima de 33 mm.
La FR129VB tiene sentido cuando el problema no es hacer un cajeado, sino repetirlo
Si solo miramos el motor de 1.000 W, no entendemos realmente esta máquina. Su especialización está en el sistema que permite posicionar y repetir los alojamientos de los herrajes sobre puerta y marco.
Esto resulta especialmente relevante cuando tenemos que instalar varios pernios o bisagras y queremos mantener una distribución coherente entre ambas partes del montaje.
La posibilidad de trabajar con o sin plantilla amplía los tipos de herraje que pueden mecanizarse, mientras que los kits específicos permiten abordar también determinadas bisagras invisibles.
Antes de elegir accesorios, debemos partir siempre del herraje: dimensiones, geometría, profundidad y número de posiciones. A partir de ahí se determina plantilla, guía y fresa.
Por eso no planteamos la FR129VB como una fresadora general. Es una solución especializada para mecanizado de herrajes en puertas y marcos, y es precisamente esa especialización la que justifica su elección.
Datos técnicos, aplicaciones y accesorios contrastados con documentación oficial Virutex para la fresadora de herrajes FR129VB.
